章節八 Forge Viewer 功能及API示範

基礎用法

選擇集

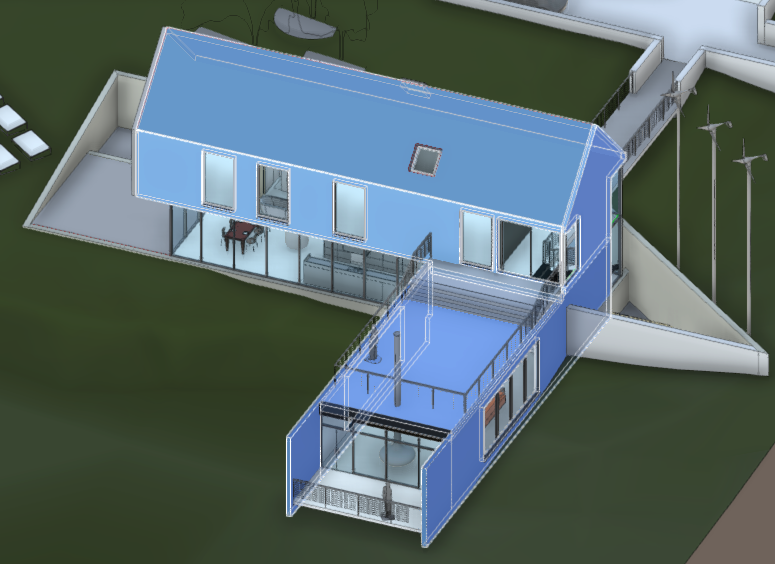

alt ForgeViewerSelectionSets

選取元件 (設定選擇集)

viewer.select( 2102 );

//或

viewer.select( [ 2210, 2585, 4009 ] );

取得目前已選取的元件


viewer.getSelection();

// [ 2106, 2214, 2589, 2591, 3496 ]

清除選取狀態 (清除選擇集)

viewer.clearSelection();

元件外觀

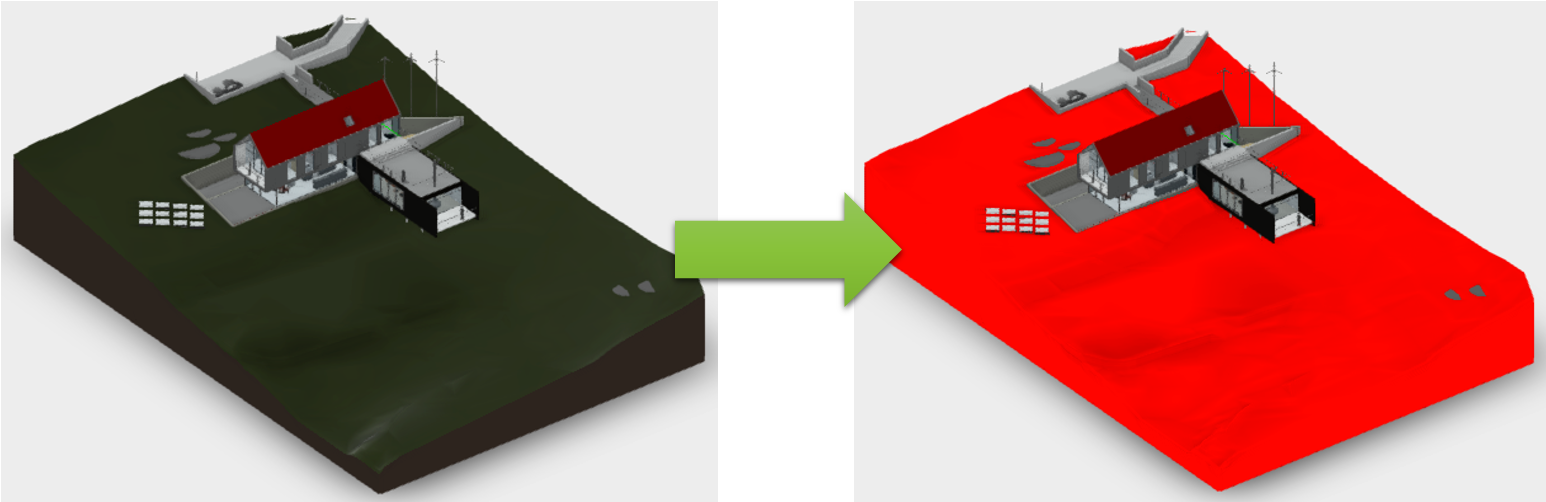

alt ForgeViewerThemingColor

改變顏色

const color = new THREE.Vector4( 255/255, 0, 0, 1 );

viewer.setThemingColor( 2102, color );

清除顏色

viewer.clearThemingColors();

// 或

viewer.setThemingColor( 2102, null );

元件可視性

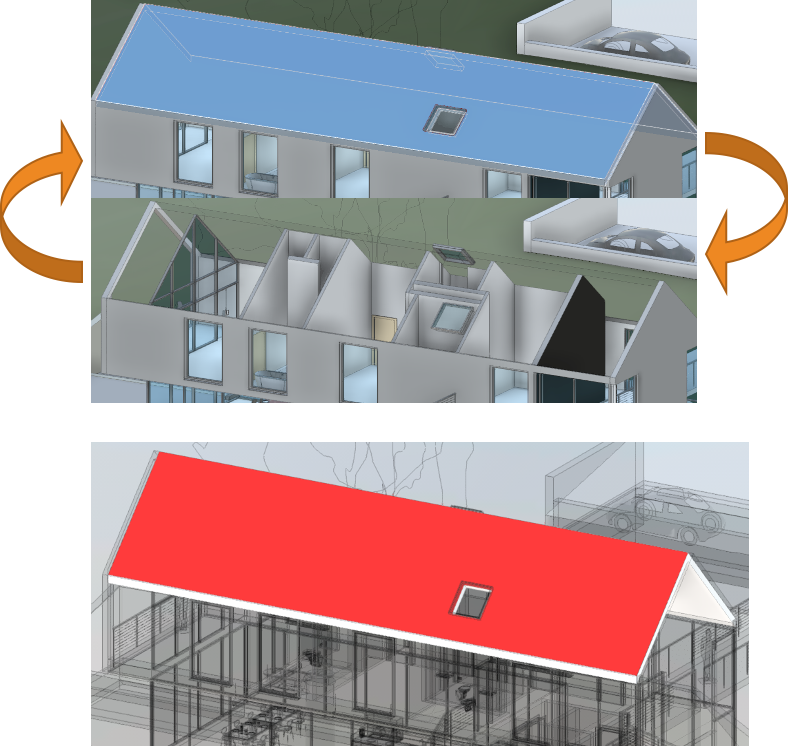

alt ForgeViewerVisibility

隱藏元件

viewer.hide( 2102 );

// 或

viewer.hide( [ 2210, 2585, 4009 ] );

顯示元件

viewer.show( 2102 );

// 或

viewer.show( [ 2210, 2585, 4009 ] );

隔離元件

viewer.isolate( 2102 );

// 或

viewer.isolate( [ 2210, 2585, 4009 ] );

顯示所有元件

viewer.showAll();

取得元件屬性(性質)

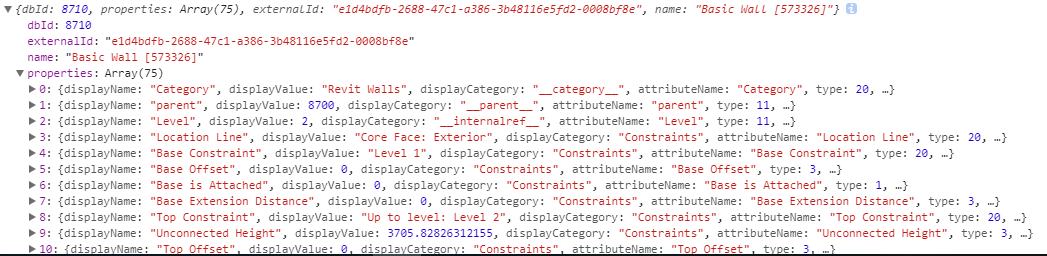

alt ForgeViewerGetproperties;

function onGetPropertiesSuccess( result ) {
  console.log( result );
}

function onGetPropertiesFailed( error ) {
  console.error( error );
}

viewer.getproperties(
  2102,
  onGetPropertiesSuccess,
  onGetPropertiesFailed
);

事件管理

常見的事件

事件名稱 說明
SELECTION_CHANGED_EVENT 選擇集變更
GEOMETRY_LOADED_EVENT 模型載入完成
ISOLATE_EVENT API isolate() 執行時觸發
HIDE_EVENT API hide() 執行時觸發
SHOW_EVENT API show() 執行時觸發
NAVIGATION_MODE_CHANGED_EVENT Viewer導覽工具變更
CAMERA_TRANSITION_COMPLETED Viewer 相機動作完成
TOOLBAR_CREATED_EVENT Viewer 工具列已產生

監聽事件範例

選擇集變更事件
function onSelectionChange( event ) {
    const dbIds = event.dbIdArray;

    if( dbIds.length > 0 ) {
        // 處理已選取元件的邏輯
    } else {
        // 處理沒有選取元件的邏輯
    }
}

// 新增監聽事件
viewer.addEventListener(
    Autodesk.Viewing.SELECTION_CHANGED_EVENT,
    onSelectionChange
);

// 移除監聽事件
viewer.removeEventListener(
    Autodesk.Viewing.SELECTION_CHANGED_EVENT,
    onSelectionChange
);
相機移動完成事件
function onFocusCompleted() {
    // 相機縮放指定元件後要做的事情
    viewer.removeEventListener(
        Autodesk.Viewing.CAMERA_TRANSITION_COMPLETED,
        onFocusCompleted
    );

    console.log( 'Focused to element' );
    viewer.select( 2102 );
}

// 新增監聽事件
viewer.addEventListener(
    Autodesk.Viewing.CAMERA_TRANSITION_COMPLETED,
    onFocusCompleted
);

// 將相機縮放指定元件旁邊
viewer.fitToView( [ 2102 ] );

進階用法

元件搜詢

function onSearchSuccessCallback( dbIds ) {
  console.log( dbIds );
}

function onSearchFailedCallback( error ) {
  console.error( error );
}

viewer.search(
  'curtain wall',
  onSearchSuccessCallback,
  onSearchFailedCallback
);

Note. 延伸閱讀 - .search method performance

取得大量的屬性

function onGetBulkPropsSuccessCallback( results ) {
  console.log( results );
}

function onGetBulkPropsFailedCallback( error ) {
  console.error( error );
}

viewer.model.getBulkProperties(
  [ 2210, 2585, 4009 ],
  onGetBulkPropsSuccessCallback,
  onGetBulkPropsFailedCallback
);

上述兩個 API 的結合

viewer.search( 'Steel', function( dbIds ){
   viewer.model.getBulkProperties( dbIds, [ 'Mass' ],
   function( elements ){
     let totalMass = 0;
     for( let i=0; i<elements.length; i++ ) {
       totalMass += elements[i].properties[0].displayValue;
     }
     console.log( totalMass );
   })
}, null, [ 'Material' ] );

元件 (階層) 樹

取得元件階層樹

viewer.model.getInstanceTree();

// 或

function onGetInstanceTreeSuccessCallback( tree ) {
  console.log( tree );
}

function onGetInstanceTreeFailedCallback( error ) {
  console.error() error );
}

viewer.getObjectTree(
  onGetInstanceTreeSuccessCallback,
  onGetInstanceTreeFailedCallback
);

取得元件的名字

let it = viewer.model.getInstanceTree();

it.getNodeName( dbId );

走遍整顆元件樹

it.enumNodeChildren( dbId, function( childId ) {
  let childName = it.getNodeName(childId);
  console.log( childName );
});

重建元件樹階層

function buildModelTree( model ) {

  //builds model tree recursively
  function _buildModelTreeRec( node ) {

    it.enumNodeChildren( node.dbId, function(childId) {
        node.children = node.children || [];

        const childNode = {
          dbId: childId,
          name: it.getNodeName( childId )
        };

        node.children.push( childNode );

        _buildModelTreeRec( childNode );
      });

  }

  //get model instance tree and root component
  const it = model.getInstanceTree();
  const rootId = it.getRootId();

  const rootNode = {
    dbId: rootId,
    name: it.getNodeName( rootId )
  };

  _buildModelTreeRec( rootNode );

  return rootNode;
}

let root = buildModelTree( viewer.model );
